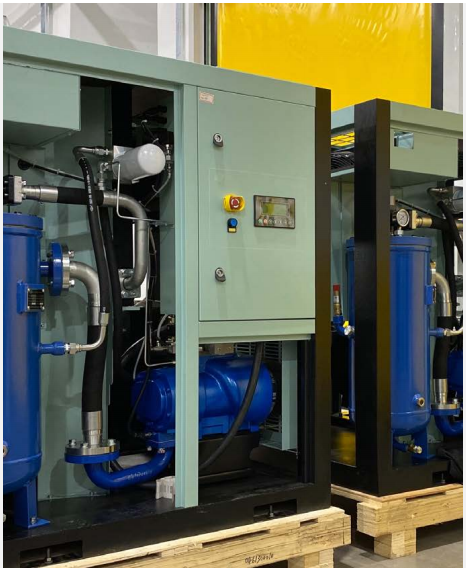

Ölfreies Schraubenluftgebläse Energieeffiziente Industriegebläse für verschiedene Branchen
Produktbeschreibung
Das Gebläse besteht aus hochwertigen Materialien und Komponenten, die Langlebigkeit und Zuverlässigkeit gewährleisten. Seine robuste Konstruktion und das fortschrittliche Kühlsystem verlängern seine Lebensdauer und machen es für den Dauerbetrieb auch in anspruchsvollen Industrieumgebungen geeignet.
Darüber hinaus ist das Gebläse für einfache Bedienung und Wartung konzipiert. Das benutzerfreundliche Steuerungssystem vereinfacht den Betrieb, und routinemäßige Wartungsaufgaben sind optimiert, um Ausfallzeiten zu minimieren und die Produktivität zu maximieren.
Insgesamt ist die Ölfreies Schraubenluftgebläse ist eine ausgezeichnete Wahl für Branchen, die saubere und ölfreie Druckluft benötigen. Dank seiner fortschrittlichen Technologie, Energieeffizienz und Zuverlässigkeit ist er ein bevorzugtes Produkt für die Sicherstellung einer hochwertigen Druckluftversorgung und die Einhaltung strenger Luftqualitätsstandards.
Ölfreies Schraubenluftgebläse ist ein Hochleistungsprodukt, das speziell für Anwendungen entwickelt wurde, die saubere und ölfreie Druckluft erfordern. Es wird häufig in Branchen wie der Elektronik, Pharmazie, Lebensmittel- und Getränkeindustrie sowie der Abwasseraufbereitung eingesetzt.
Das Gebläse verfügt über eine ölfreie Schraubenkonstruktion, die eine Schmierung überflüssig macht und so eine saubere und unverunreinigte Druckluftversorgung gewährleistet. Dadurch eignet es sich für Anwendungen, bei denen eine Ölverunreinigung nicht akzeptabel ist, beispielsweise in sensiblen Produktionsprozessen oder Umgebungen mit strengen Luftqualitätsstandards.
Die ölfreie Schraubentechnologie verdichtet Luft effizient und minimiert gleichzeitig den Energieverlust. Dies führt zu Energieeinsparungen und reduzierten Betriebskosten. Das Gebläse ist mit einem fortschrittlichen Steuerungssystem ausgestattet, das Leistung und Energieeffizienz optimiert, einen stabilen Luftdruck aufrechterhält und einen konstanten Strom ölfreier Druckluft gewährleistet.

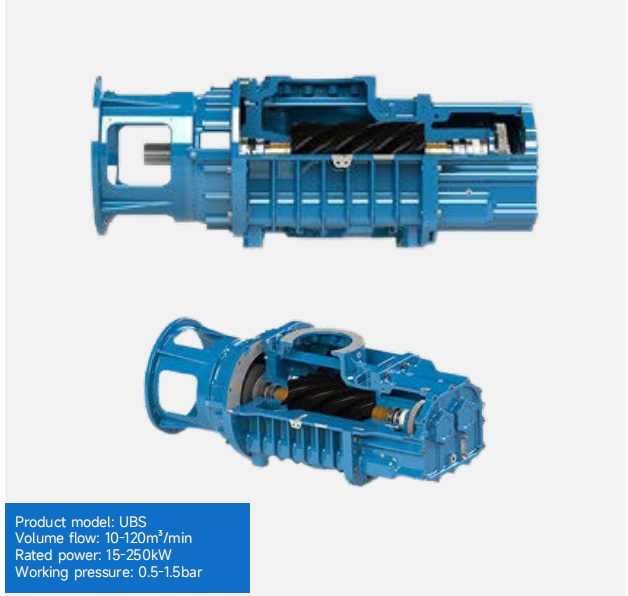

Das Luftende
· Gemeinsam mit Hitachi entwickelter ölfreier Doppelschneckenrotor
· Verwenden Sie das weltberühmte Lager der Marke FAG, um seine Zuverlässigkeit zu gewährleisten
· Einzigartige Schmier- und Ölablasskanäle sorgen für eine gute Schmierung und Kühlung der Lager und Zahnräder und verbessern gleichzeitig die Effizienz des Hauptmotors
· Die fortschrittliche QPQ-Tiefennitrierbeschichtungstechnologie verringert den Rotorabstand und verbessert gleichzeitig die Volumeneffizienz. Gleichzeitig schützt sie den Rotor wirksam und sorgt für eine längere Lebensdauer.
· Labyrinthdichtungs- und Spiraldichtungsbaugruppen gewährleisten ölfreie Luft bis Klasse Null
· Lager passen sich wechselnden Belastungen an und bieten ein hohes Maß an Flexibilität und Effizienz

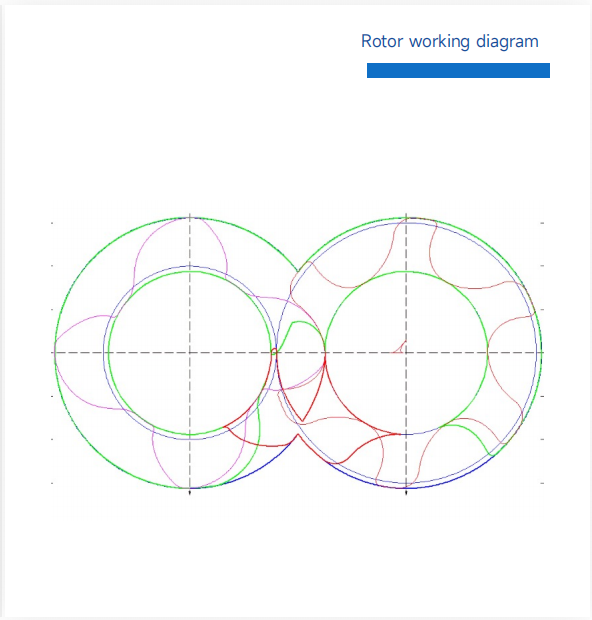

Entwicklung eines ölfreien Doppelschraubenrotors mit Hitachi
• Verwenden Sie einen Rotor mit 4–6 Zähnen. Der Durchmesser des männlichen und weiblichen Rotors ist grundsätzlich gleich. Die Rotorfestigkeit ist hoch, verformt sich nicht so leicht und bietet eine höhere Zuverlässigkeit.
• Durch die Verwendung des Schraubenkompressor-Rotorprofils der vierten Generation, einem bilateralen asymmetrischen Profil, ist der Flüssigkeitsleistungsverlust geringer und die Effizienz des Hauptmotors besser
• Hervorragende Liniendesigntechnologie, strenge Kontrolle der Größe des Leckdreiecks und der Länge der Kontaktlinie, um sicherzustellen, dass der Rotor eine gute Luftdichtheit aufweist, Leckagen und wiederholte Kompression reduziert werden, sodass der Hauptmotor eine bessere Energieeffizienz aufweist
• Dünne Beschichtung, chemische Reaktion mit dem Grundmaterial, fällt nicht leicht ab, wird oft in beweglichen Teilen von Automotoren verwendet, verschleißfeste Beschichtung
• Die Beschichtungshärte ist hoch, HRC72 und höher, und kann dem Aufprall harter Partikel in der Luft für eine
lange Zeit ohne abzufallen
• Gute Korrosionsbeständigkeit, im Allgemeinen beständig gegenüber neutralem Salzsprühtest über mehr als 500 Stunden
• Hohe Temperaturbeständigkeit, Beschichtungsvorbereitungstemperatur 560 °C, führt nicht zu Beschichtungsfehlern aufgrund hoher Temperaturen
Rotor-Wärmekompensationstechnologie
3D-Wärmekompensationstechnologie
• Die Einlasstemperatur ist niedrig und die thermische Verformung gering. Die Auslasstemperatur ist hoch und die thermische Verformung groß
• Wenn der heiße Zustand die gleiche Lücke hat, wird der kalte Zustand größer
• Mit automatischer Kompensationsfunktion für thermische Verformung zur Reduzierung von Spaltleckagen und Aufrechterhaltung der Abdichtung
Wärmebilgen Kaltschrumpfen
• Das Prinzip der Wärmeausdehnung und Kältekontraktion, die Temperatur am Einlassende ist niedrig, die Temperatur am Auslassende kann mehr als 110 °C erreichen, große Verformung
Video
Produktspezifikationen
Details

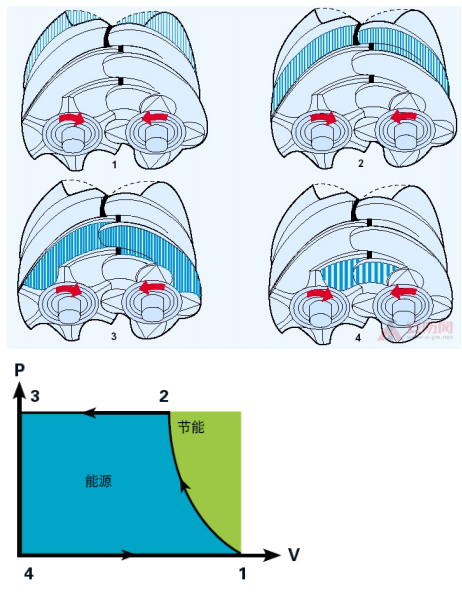

Arbeitsprinzip des ölfreien Schraubengebläses
4 → 1 (Abbildung 1-2 rechts), der Saugvorgang. Mit der Drehung der Spirale
Rotor, das Volumen der Spiralnut nimmt allmählich zu und die Luft wird angesaugt das Gebläse. Bis der Einlass geschlossen ist.
1 → 2 (Abbildung 3 rechts), interner Kompressionsprozess. Der Sauganschluss hat geschlossen, aber die Auslassöffnung nicht geöffnet. Aufgrund der Spiralkonstruktion Das Volumen der geschlossenen Spiralnut wird durch die rotierende Bewegung, was zu innerer Kompression und Druckanstieg führt.
2 → 3 (Abbildung 4 rechts), Auspuffprozess. Während sich der Rotor weiterdreht,
Der Auslass öffnet sich und die komprimierte Luft wird ausgestoßen
der Hauptmotor.
Eigenschaften des ölfreien Schraubengebläses
Gang
Hochfester legierter Stahl ASTM8620H
Genauigkeitsgrad: Grad 4 (hohe Präzision); Hinweis: Grad 4 hohe Präzision ist für Flugzeuggetriebe geeignet
Schwingungs- und Geräuschoptimierung basierend auf der Finite-Elemente-Analyse
Direkt Online
Es ist effizienter und zuverlässiger als ein Riemenantrieb und hat keine Verschleißteile
Nehmen Sie GB-4 Präzisions-Synchrongetriebe und Antriebsgetriebe an
Gewährleisten Sie Zuverlässigkeit und verlängern Sie die Lebensdauer
Kupplung
Die Kombination aus Hauptmotor und Motor, hoher Getriebewirkungsgrad, zuverlässiger Betrieb
Integriertes Design
Kontrolle komplizierter
Aufwendiger Austausch und Wartung
Konstantleistungsbetrieb, Drehmomentreduzierung
Nachteile der Bandmaschine
Verschleißteile regelmäßig ersetzen
Schlechte Stabilität
Die Energieeffizienz ist gering

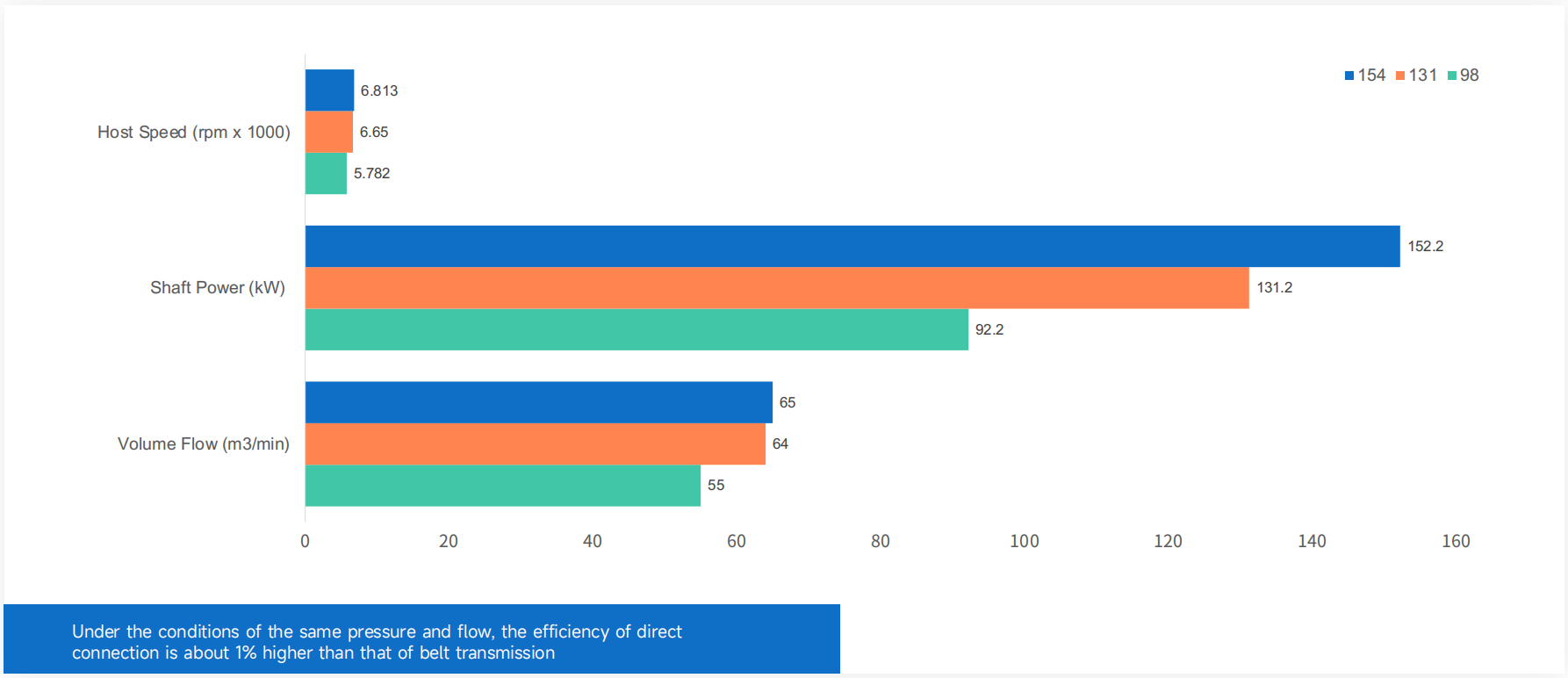

Vergleich der Energieeffizienz
Integriertes Design und Geräuschreduzierung

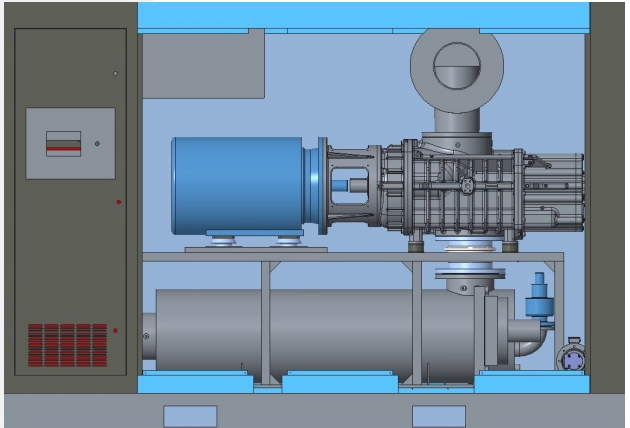

Das gesamte Maschinendesign
Box-Typ integriertes Design, Plug-and-Play. Alle Zusatzteile, die das Gebläse benötigt, sind im Lieferumfang enthalten. Die Installation ist kinderleicht. Einfach glatt streichen Masse. Schließen Sie das Auspuffrohr und die Stromversorgung an, um das Boot-Debugging durchzuführen.
Schallschutz- und Lärmschutzmaßnahmen
Das Design der hochdichten staubdichten, Labyrinth-Lufteinlass, vollständig geschlossenen Sound Isolierabdeckung, Lufteinlassschalldämpfer und Schalldämpfer mit kleinen Löchern minimieren den Lärm des Maschine, reduzieren die Lärmbelastung für Benutzer und Mitarbeiter. Kunden können hinzufügen, externer Schalldämpfer mit extrem geringem Geräuschpegel.

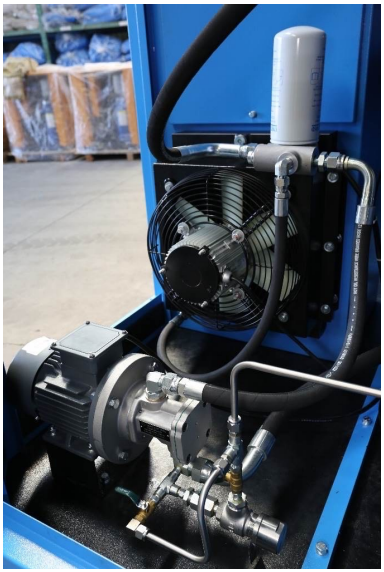

Druckschmiersystem
Es besteht aus Ölumwälzpumpe, Filter, Temperaturregelventil, Kühler und Kühlgebläse
Die Schmierung und Kühlung der Lager und Zahnräder erfolgt durch ein Zwangsölumlaufsystem.
Im Vergleich zu anderen Marken von Lüfter-Spritzschmierung, sicherer und zuverlässiger

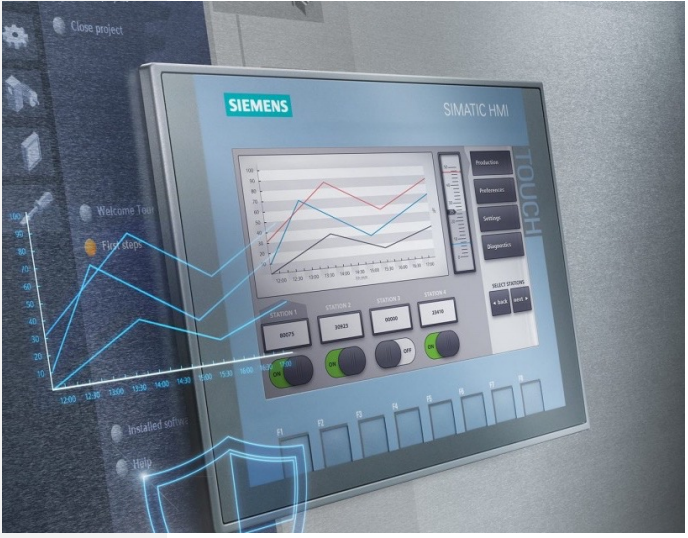

Intelligente Steuerung
Intelligente Steuerung mit 6-Zoll-Farb-Touchscreen. Mehrsprachige Umschaltung, benutzerfreundliche Oberfläche und einfache und komfortable Bedienung. Die Steuerung ermöglicht die Start- und Stopp-Steuerung der Anlage, die Frequenzumwandlung (Frequenzumwandlungsversion), die Echtzeitüberwachung von Abgasdruck, Abgastemperatur, Schmieröldruck, Schmieröltemperatur, Wartungszeitpunkt usw. sowie die Fehlerwarnung und Fehleraufzeichnung.
Unterstützt RS485-Schnittstelle, Gelenksteuerung und Fernsteuerung. Die Version mit variabler Frequenz unterstützt die Signalsteuerung der gelösten Sauerstoffkonzentration (DO). Das standardmäßige drahtlose IoT-Modul ermöglicht Ihnen den drahtlosen Fernzugriff auf Ihr Gerät von PC, Pad und Mobiltelefon aus und ermöglicht Ihnen jederzeit die Überprüfung des Betriebsstatus des Geräts.
Optionaler Frequenzumrichter übernimmt bekannte Marke, stabil und zuverlässig
Integriertes Steuerungssystem; Anzeige des Gesamtleistungsstatus des Systems, aktiver, zeitnaher Wartungsinformationen sowie Fehler- und Sicherheitsabschaltalarme
