Generador de nitrógeno modular Equipo industrial de producción de nitrógeno PSA
Descripción del Producto
Generador de nitrógeno PSA Utiliza aire como materia prima, tamiz molecular de carbono como adsorbente, utiliza el principio de adsorción por oscilación de presión y utiliza el método de adsorción alternativa de oxígeno y nitrógeno mediante tamiz molecular de carbono para separar el nitrógeno y el oxígeno, y produce equipos automáticos de nitrógeno.
El tamiz molecular de carbono se basa en la ligera diferencia entre el diámetro cinético de O₂ y N₂ para separar el nitrógeno del oxígeno. El pequeño diámetro cinético de la molécula de oxígeno permite una mayor velocidad de difusión en sus microporos. El mayor diámetro cinético de la molécula de nitrógeno ralentiza la difusión y permite obtener nitrógeno de alta pureza enriquecido en la columna de adsorción.
Principio de funcionamiento del generador de nitrógeno PSA
La adsorción por oscilación de presión (PSA) es un nuevo tipo de tecnología de adsorción y separación de gases que utiliza un tamiz molecular de carbono como adsorbente (un tamiz molecular de carbono es un tipo de partículas de tinta hechas de polvo de carbón como materia prima y procesadas especialmente, con una superficie recubierta de innumerables microporos). Se utiliza un dispositivo PSA de dos lechos para separar el nitrógeno rico del aire y obtener nitrógeno.
Su principio de separación: debido a que los diámetros de las moléculas de oxígeno y nitrógeno son diferentes (el oxígeno es grande y el oxígeno es pequeño), cuando el aire comprimido pasa a través del lecho de adsorción, las moléculas de oxígeno entran directamente en los microporos de la superficie del tamiz molecular de carbono y se adsorben, mientras que las moléculas de nitrógeno no pueden entrar en los microporos y se enriquecen en el lecho de adsorción, formando una cierta pureza de gas nitrógeno. La capacidad del tamiz molecular de carbono para adsorber oxígeno aumenta con el aumento de su presión, pero disminuye con la disminución de esta. El principio de adsorción cuando el tamiz molecular de carbono está presurizado y de desorción cuando está despresurizado se combina con el trabajo de circulación de la torre AB para lograr el propósito de separación, lo que se conoce como producción de nitrógeno PSA.
Ventajas de la producción de nitrógeno PSA:
(1) Producción rápida de gas y pureza estable.
(2) Puede funcionar a temperatura ambiente y presión común (0,8 MPa), sin calentamiento durante la regeneración del lecho, ahorrando energía y economía.
(3) Es fácil de operar y mantener.
(4) Puede funcionar de forma continua y automática.
Especificaciones principales
Flujo de nitrógeno
0,5~150 Nm³/h
Pureza del nitrógeno
98~99.999%
Presión de nitrógeno
0,1~0,6 Mpa (ajustable)
punto de rocío de nitrógeno
-40℃~-70℃
Observaciones: El volumen de la generador de nitrógeno modular es limitado y el flujo de nitrógeno es menor o igual a 50 Nm³/h-99.99%, se recomienda un generador de nitrógeno modular; el flujo de nitrógeno es mayor a 50 Nm³/h-99.99%, se recomienda un generador de nitrógeno de doble torre.

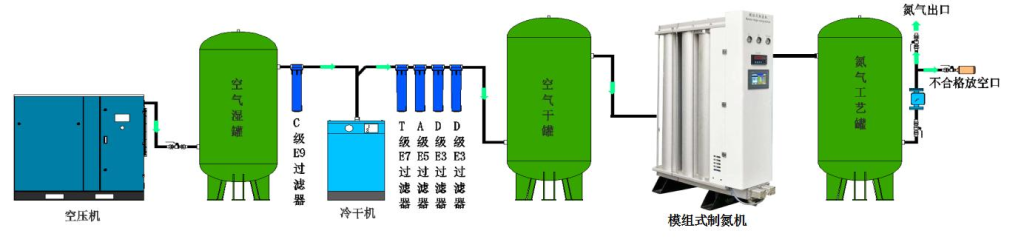

Diagrama de flujo del equipo
Generador de nitrógeno modular
Flujo de nitrógeno
0,5~160 m³/h
Temperatura de trabajo
5~40℃
Presión mínima de admisión
0,6 MPa
Pureza del nitrógeno
98~99.999%
Valor de ruido
＜70dB
Temperatura del punto de rocío
-40℃~-70℃
Especificaciones de potencia
220 V 50 Hz / CA 110 V CC 24 V
Presión de salida de nitrógeno
0,1 ~ 0,6 MPa (ajustable y puede tener un tanque de nitrógeno incorporado)
Temperatura ambiente máxima
≤45℃
Modo de control
Control programable PLC y control de microcomputadora de interacción hombre-computadora
Características del generador de nitrógeno modular
◆ Alta eficiencia y baja proporción de nitrógeno, lo que permite ahorrar energía, reducir emisiones y mejorar los beneficios económicos. El generador de nitrógeno modular utiliza un tamiz molecular de alto rendimiento, con una proporción de nitrógeno-aire de 99,991 TP³T de 4,2:1. La proporción de nitrógeno-aire de 99,991 TP³T del generador de nitrógeno tradicional de doble torre es de 5,5:1. Por ejemplo, el generador de nitrógeno modular de 40 Nm³/h requiere 2,8 Nm³/min de aire comprimido, mientras que el generador de nitrógeno de doble torre de 40 Nm³/h requiere 3,7 Nm³/min de aire comprimido, lo que supone un ahorro de 241 TP³T de consumo energético.
◆ Se utiliza un programa de control programable por PLC y se proporciona interacción humano-computadora de alta resolución para detectar diversos datos (presión del aire, presión de nitrógeno, pureza del nitrógeno, flujo de nitrógeno) y registrar las condiciones de operación. Cuenta con funciones de evacuación totalmente automática de nitrógeno no cualificado, ahorro de energía y apagado temporal automático, optimizando al máximo el ahorro energético.
◆ Se adopta el modo de control único de combinación de válvula solenoide y línea neumática para evitar la tradicional estructura de control de múltiples compuertas complicada, y la operación es estable y confiable.
◆ Se utiliza una estructura de aleación de aluminio de alta resistencia, libre de corrosión y óxido, lo que evita fallos del equipo causados por la corrosión y el desprendimiento de la pared interior de la tubería, garantiza un funcionamiento normal de la producción y prolonga considerablemente la vida útil de la máquina. Algunos modelos pueden equiparse con tanques de nitrógeno para minimizar el espacio de instalación.
El equipo proporciona el suministro ininterrumpido de la atmósfera de calidad requerida durante 24 horas, evitando así las interrupciones temporales causadas por el uso de cilindros de gas. Al ampliar la capacidad, no es necesario considerar el costo de retirar equipos antiguos y reemplazarlos por otros más grandes. Solo es necesario agregar los módulos necesarios para satisfacer las necesidades de expansión, lo cual resulta conveniente, rápido y económico.
Ventajas del PSA modular
◆ Tecnología de separación de flujo promedio, haciendo pleno uso de cada adsorbente;
◆ Tamaño pequeño, adecuado para diversas ocasiones;
◆ No se requieren pruebas de recipientes a presión, lo que ahorra tiempo y dinero a los usuarios;
◆ La cámara de la torre de adsorción está hecha de aleación de aluminio, especialmente adecuada para la industria alimentaria y médica;
◆ Tecnología de reemplazo de núcleo de molde, mantenimiento fácil y conveniente;
◆ La torre de adsorción adopta un diseño de tubería recta, tecnología de llenado de tormenta de nieve y un dispositivo de compresión de resorte para evitar el efecto de túnel del adsorbente.
Video
Especificaciones del producto
Parámetros del generador de nitrógeno modular
Serie Pureza 98%
Modelo
Producción de gas
(Nm³/h)
Consumo de aire
(Nm³/min)
Adsorción
presión
(MPa)
Entrada de aire
Salida de nitrógeno
Peso
(kilogramos)
Dimensiones
Largo x Ancho x Alto
DENHOR98-10
10
0.3
0.7
G1/2
G1/2
100
500*600*1750
DENHOR98-20
20
0.5
0.7
G1/2
G1/2
160
500*780*1750
DENHOR98-30
30
0.85
0.7
G1/2
G1/2
220
500*960*1750
DENHOR98-40
40
1.2
0.7
G1/2
G1/2
280
500*1140*1750
DENHOR98-50
50
1.5
0.7
G3/4
G3/4
340
500*1320*1750
DENHOR98-60
60
1.85
0.7
G3/4
G3/4
400
500*1480*1750
DENHOR98-70
70
2
0.7
G3/4
G3/4
460
500*1660*1750
DENHOR98-80
80
2.5
0.7
G3/4
G3/4
520
500*1840*1750
DENHOR98-100
100
3
0.7
G1
G1
800
830*1320*1750
DENHOR98-120
120
3.8
0.7
G1
G1
1000
830*1480*1750
DENHOR98-140
140
4.5
0.7
G1
G1
1200
830*1660*1750
DENHOR98-160
160
5
0.7
G1
G1
1350
830*1840*1750
Serie Pureza 99%
Modelo
Producción de gas
(Nm³/h)
Consumo de aire
(Nm³/min)
Adsorción
presión
(MPa)
Entrada de aire
Salida de nitrógeno
Peso
(kilogramos)
Dimensiones
Largo x Ancho x Alto
DENHOR29-5
5
0.3
0.7
G1/2
G1/2
100
500*600*1750
DENHOR29-15
15
0.5
0.7
G1/2
G1/2
160
500*780*1750
DENHOR29-25
25
0.85
0.7
G1/2
G1/2
220
500*960*1750
DENHOR29-35
35
1.2
0.7
G1/2
G1/2
280
500*1140*1750
DENHOR29-45
45
1.5
0.7
G3/4
G3/4
340
500*1320*1750
DENHOR29-55
55
1.85
0.7
G3/4
G3/4
400
500*1480*1750
DENHOR29-60
60
2
0.7
G3/4
G3/4
460
500*1660*1750
DENHOR29-70
70
2.5
0.7
G3/4
G3/4
520
500*1840*1750
DENHOR29-90
90
3
0.7
G1
G1
800
830*1320*1750
DENHOR29-110
110
3.8
0.7
G1
G1
1000
830*1480*1750
DENHOR29-130
130
4.5
0.7
G1
G1
1200
830*1660*1750
DENHOR29-150
150
5.5
0.7
G1
G1
1350
830*1840*1750
Serie Pureza 99.5%
Modelo
Producción de gas
(Nm³/h)
Consumo de aire
(Nm³/min)
Adsorción
presión
(MPa)
Entrada de aire
Salida de nitrógeno
Peso
(kilogramos)
Dimensiones
Largo x Ancho x Alto
DENHOR295-5
5
0.3
0.7
G1/2
G1/2
100
500*600*1750
DENHOR295-15
15
0.5
0.7
G1/2
G1/2
160
500*780*1750
DENHOR295-20
20
0.85
0.7
G1/2
G1/2
220
500*960*1750
DENHOR295-25
25
1.2
0.7
G1/2
G1/2
280
500*1140*1750
DENHOR295-35
35
1.5
0.7
G3/4
G3/4
340
500*1320*1750
DENHOR295-45
45
1.85
0.7
G3/4
G3/4
400
500*1480*1750
DENHOR295-50
50
2
0.7
G3/4
G3/4
460
500*1660*1750
DENHOR295-60
60
2.5
0.7
G3/4
G3/4
520
500*1840*1750
DENHOR295-70
70
3
0.7
G1
G1
800
830*1320*1750
DENHOR295-90
90
3.8
0.7
G1
G1
1000
830*1480*1750
DENHOR295-100
100
4.5
0.7
G1
G1
1200
830*1660*1750
DENHOR295-120
120
5.2
0.7
G1
G1
1350
830*1840*1750
Serie Pureza 99.9%
Modelo
Producción de gas
(Nm³/h)
Consumo de aire
(Nm³/min)
Adsorción
presión
(MPa)
Entrada de aire
Salida de nitrógeno
Peso
(kilogramos)
Dimensiones
Largo x Ancho x Alto
DENHOR39-5
5
0.3
0.7
G1/2
G1/2
100
500*600*1750
DENHOR39-10
10
0.5
0.7
G1/2
G1/2
160
500*780*1750
DENHOR39-15
15
0.85
0.7
G1/2
G1/2
220
500*960*1750
DENHOR39-20
20
1.2
0.7
G1/2
G1/2
280
500*1140*1750
DENHOR39-25
25
1.5
0.7
G3/4
G3/4
340
500*1320*1750
DENHOR39-30
30
1.85
0.7
G3/4
G3/4
400
500*1480*1750
DENHOR39-35
35
2
0.7
G3/4
G3/4
460
500*1660*1750
DENHOR39-40
40
2.5
0.7
G3/4
G3/4
520
500*1840*1750
DENHOR39-50
50
3
0.7
G1
G1
800
830*1320*1750
DENHOR39-60
60
3.8
0.7
G1
G1
1000
830*1480*1750
DENHOR39-70
70
4.5
0.7
G1
G1
1200
830*1660*1750
DENHOR39-80
80
5.5
0.7
G1
G1
1350
830*1840*1750
Serie Pureza 99.99%
Modelo
Producción de gas
(Nm³/h)
Consumo de aire
(Nm³/min)
Adsorción
presión
(MPa)
Entrada de aire
Salida de nitrógeno
Peso
(kilogramos)
Dimensiones
Largo x Ancho x Alto
DENHOR49-2
2
0.3
0.7
G1/2
G1/2
100
500*600*1750
DENHOR49-5
5
0.5
0.7
G1/2
G1/2
160
500*780*1750
DENHOR49-10
10
1.2
0.7
G1/2
G1/2
220
500*1140*1750
DENHOR49-15
15
1.5
0.7
G3/4
G3/4
280
500*1320*1750
DENHOR49-20
20
2
0.7
G3/4
G3/4
340
500*1660*1750
DENHOR49-25
25
2.5
0.7
G3/4
G3/4
400
500*1840*1750
DENHOR49-30
30
3
0.7
G3/4
G3/4
460
830*1320*1750
DENHOR49-35
35
3.5
0.7
G1
G1
520
830*1480*1750
DENHOR49-40
40
4
0.7
G1
G1
800
830*1660*1750
DENHOR49-50
50
4.5
0.7
G1
G1
1350
830*1840*1750
Serie Pureza 99.999%
Modelo
Producción de gas
(Nm³/h)
Consumo de aire
(Nm³/min)
Adsorción
presión
(MPa)
Entrada de aire
Salida de nitrógeno
Peso
(kilogramos)
Dimensiones
Largo x Ancho x Alto
DENHOR59-2
2
0.3
0.7
G1/2
G1/2
100
500*600*1750
DENHOR59-5
5
1
0.7
G1/2
G1/2
220
500*960*1750
DENHOR59-10
10
1.2
0.7
G1/2
G1/2
280
500*1140*1750
DENHOR59-15
15
1.85
0.7
G3/4
G3/4
400
500*1480*1750
DENHOR59-20
20
2.5
0.7
G3/4
G3/4
520
500*1840*1750
DENHOR59-25
25
3
0.7
G1
G1
800
830*1320*1750
DENHOR59-30
30
3.5
0.7
G1
G1
1000
830*1480*1750
DENHOR59-35
35
4
0.7
G1
G1
1200
830*1660*1750
DENHOR59-40
40
4.5
0.7
G1
G1
1350
830*1840*1750

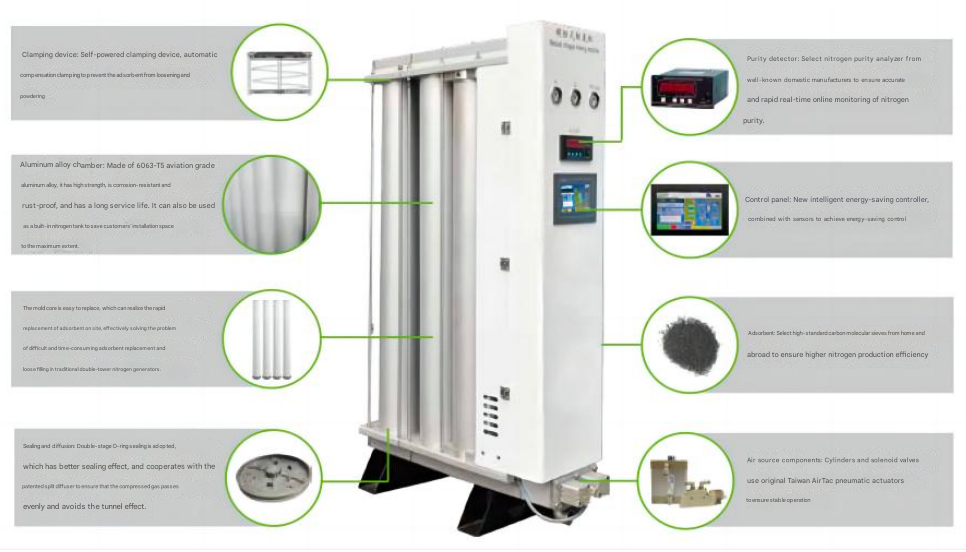

Detalles
Tiene las características de flujo de proceso simple, alto grado de automatización, producción rápida de gas (15 ~ 30 minutos), bajo consumo de energía, la pureza del producto se puede ajustar según las necesidades del usuario en un amplio rango, operación y mantenimiento convenientes, bajo costo operativo y fuerte adaptabilidad del dispositivo.

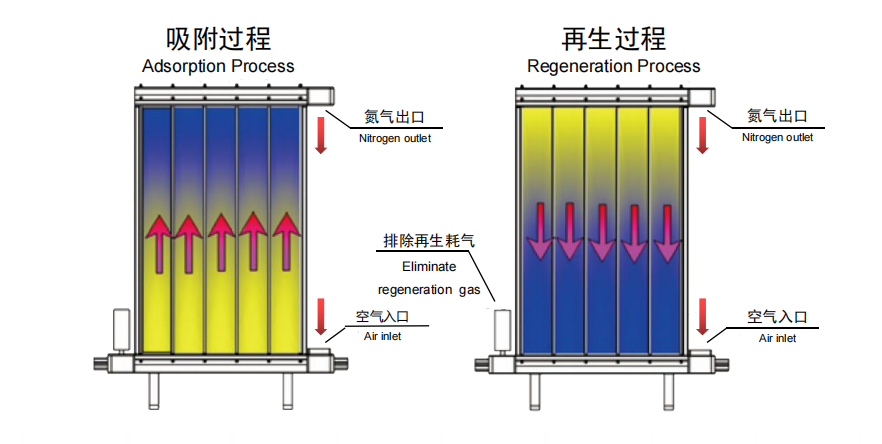

Proceso de trabajo
El generador de nitrógeno modular Está compuesto de varias aleaciones de aluminio de alta resistencia. cavidades. Cada grupo de cámaras se divide en dos cámaras, y cada cámara está llena de Adsorbente para separar el nitrógeno y el oxígeno del aire comprimido. Cuando una cámara está... trabajando (adsorción), el lado opuesto se regenera mediante el método de adsorción por cambio de presión.
Durante el funcionamiento, el aire comprimido se difunde uniformemente hacia arriba desde la parte inferior del sistema de adsorción. cámara, y el oxígeno en el aire es adsorbido por el adsorbente para lograr oxígeno nitrógeno separación.
Durante la regeneración, una parte del nitrógeno de alta pureza se expande desde el punto de trabajo. presión a la presión atmosférica, pasa a través del adsorbente saturado de oxígeno, toma elimina el oxígeno adsorbido por él y el adsorbente se regenera.

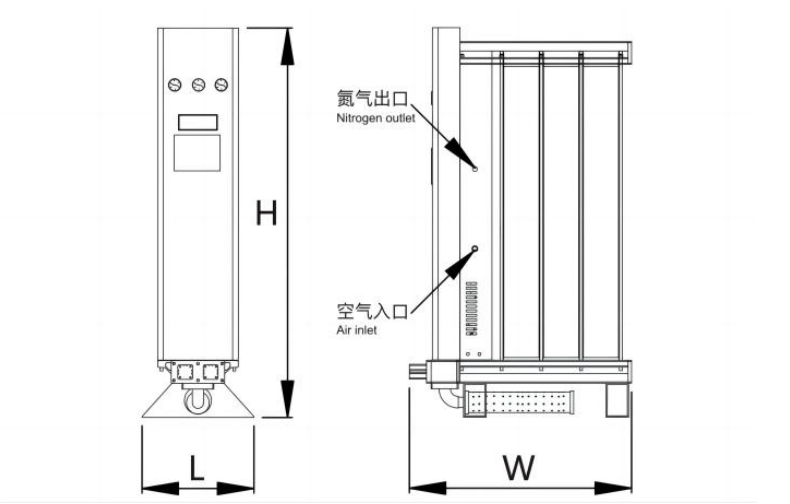

Tamaño del generador de nitrógeno modular PSA
El generador de nitrógeno con tamiz molecular de carbono, de bajo consumo, utiliza un proceso de ecualización de presión desigual, mientras que el generador de nitrógeno con tamiz molecular de carbono tradicional utiliza un proceso de ecualización de presión uniforme. La ecualización de presión ofrece dos ventajas: reduce el impacto del gas en el tamiz molecular y optimiza el uso del aire comprimido.
Hemos mejorado la posición de ecualización mediante un proceso de ecualización desigual. Durante la ecualización de presión, el gas de ecualización se conduce desde el centro de la torre de adsorción, al final de la adsorción, hasta el fondo de la torre de adsorción al final de la desorción. El gas mezclado con nitrógeno de alta pureza en el centro de la torre de adsorción se recupera a la torre de desorción a través de la estructura de ecualización de presión desigual. Esto mejora la concentración de nitrógeno del gas crudo en la torre de desorción, reduce el consumo de aire comprimido del tamiz molecular de carbono, mejora la tasa de producción de nitrógeno del tamiz molecular de carbono y ahorra energía.
El rendimiento de la capacidad de adsorción dinámica y el coeficiente de separación del tamiz molecular de carbono de producción de nitrógeno de alta eficiencia determinan la calidad del generador de nitrógeno.
Gama de aplicaciones del nitrógeno (N2)
Industria de aplicación de pureza de nitrógeno 98-99.9%
Químicos y químicos: (95%-99.5%) Almacenamiento de materias primas, transporte de materiales (líquidos, polvos, etc.);Reacción química, a prueba de explosiones, antioxidante, etc.
Envases para alimentos: (95%-99.9%) almacenamiento de materia prima, transporte de material;Se conservan alimentos, verduras y frutas.
Moldes de inyección, productos de caucho: (99.9%) Desmoldeo a alta presión, inyección de cola, desoxidación por vulcanización, etc.
Industria de aplicación de pureza de nitrógeno 99.9%-99.999%
Industria de baterías de litio: (99.99%~99.999%) Incluyendo electrolitos, trituración de baterías de litio, productos semiacabados de baterías de litio, se requiere nitrógeno en el proceso de producción relevante como antioxidante, a prueba de explosiones y en un entorno de atmósfera libre de oxígeno para producir, debe tenerse en cuenta que la industria de las baterías de litio tiene altos requisitos para el punto de rocío de nitrógeno, generalmente requerido en el punto de rocío a presión -45 ° C ~ -70 ° C.
Máquina de reflujo SMT: (99.9% ~ 99.99%) Se puede utilizar para evitar el ennegrecimiento y las burbujas durante la soldadura, reducir la contaminación por plomo en el proceso de soldadura y mejorar la calidad de la soldadura. La industria electrónica es ampliamente utilizada: como el embalaje de componentes electrónicos, parches LED, unión de cables, tecnología de impresión láser, etc.
Fundición y purificación de metales: (99.99%) Después de fundir el aluminio, el cobre y el acero a altas temperaturas, para obtener materiales de alta calidad, se introducirá instantáneamente algo de nitrógeno para evitar que el metal se dope con otras impurezas durante el proceso de enfriamiento y afecte las propiedades del metal.
Industria de aplicación de pureza de nitrógeno ≥ 99,999%
Alambre de cobre ultrafino: (99,999% y superior) Protección contra la oxidación durante el trefilado de alambre a alta temperatura.
Corte por láser: (99,9~99,99%) La industria del corte por láser utiliza nitrógeno para facilitar el procesamiento de placas de acero, lo que proporciona un corte suave y sin rebabas, sin oxidación ni ennegrecimiento. Cabe destacar que la industria del corte por láser generalmente utiliza una presión de nitrógeno de 12 a 16 bar, y se requiere un dispositivo de presurización posterior.
